Покрасочная камера

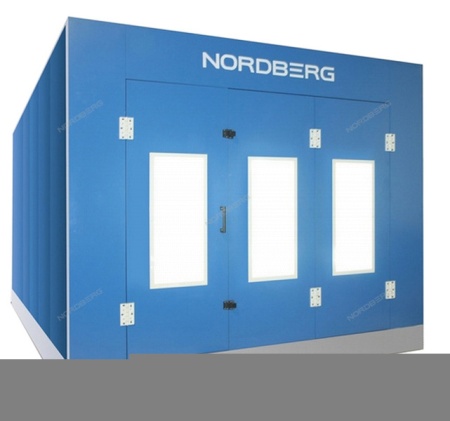

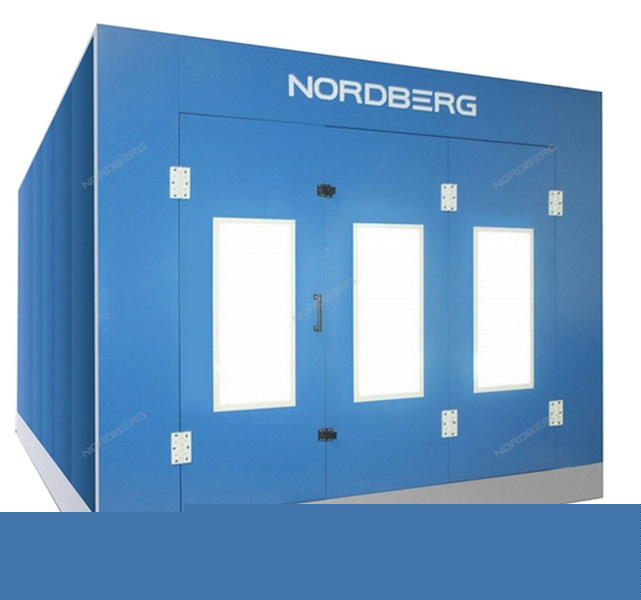

Окрасочно-сушильная камера (ОСК) NORDBERG STANDART предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока.
Установка NORDBERG STANDART работает в следующих режимах:
1. ПОКРАСКА
В камере поддерживается постоянная температура +20≈25 ⁰С в зависимости от применяемой краски.
2. СУШКА
В камере поддерживается постоянная температура +60≈80 ⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля.
3. ПРОДУВКА
Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки.

ОСОБЕННОСТИ
Кабина состоит из сэндвич-панелей, изготовленных с дополнительным запасом прочности из толстого металла и наполненных пенополистиролом. Толщина металла панелей составляет 0,6 мм. По торцам панели усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом.
Металлическое основание состоит из 5 рядов решеток, под которыми расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры.
ОСК имеет дополнительные опоры под 2 и 4 рядами решеток.
Боковые LED-светильники вмонтированы в панели и расположены вертикально.
Угловые LED-светильники расположены вдоль по всей длине камеры.
Светильники имеют пониженное энергопотребление и выполнены во взрывозащищенном исполнении.
Дверь оператора скрасочно-сушильной камеры укреплена изнутри.
Цилиндр размером 40х200 мм входит в комплект.
ОСК можно установить на пол или в приямок.
Радиальные электромоторы воздухозабора и удаления воздуха имеют минимальную шумность и вибрацию. Их потребление составляет 7,5 кВт, 25000 м³/час.

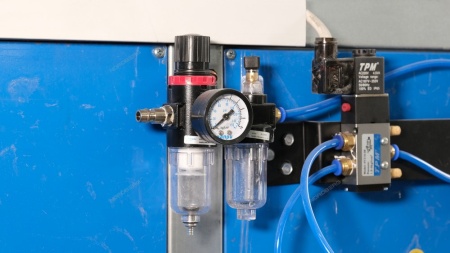

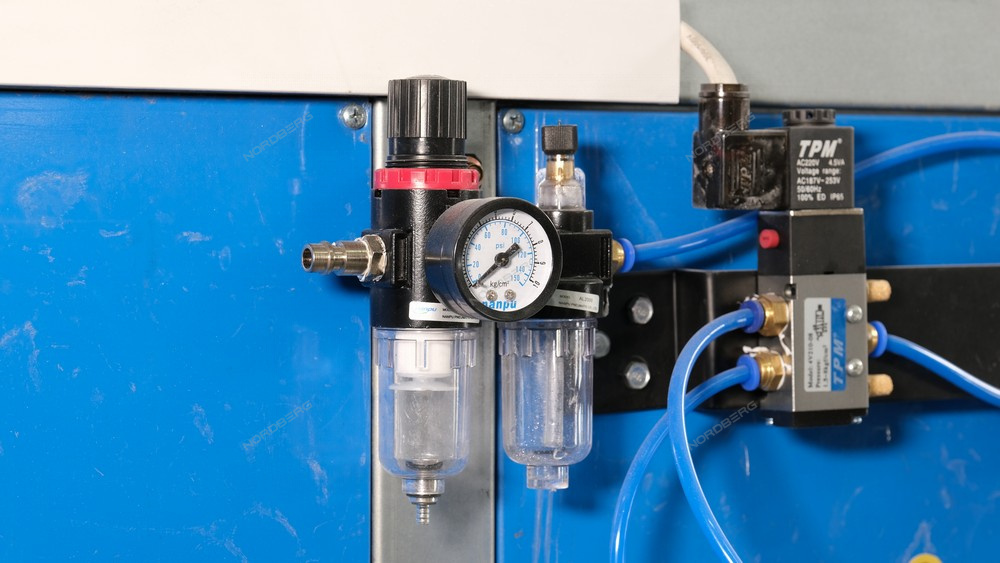

Для переключения режимов нагрев/сушка используется заслонка (шибер) с пневматическим клапаном, который работает намного надежнее и быстрее, чем электрический привод. Для переключения режимов не требуется отключать моторы камеры. ОСК снабжена дополнительными фильтрами перед и после заслонки.
Установка NORDBERG STANDART снабжена ручными воздухозаслонками для регулировки объема воздуха (в блоке воздухозабора) и внутреннего давления (в блоке удаления воздуха).
Вентиляторы камеры могут быть установлены сбоку, сзади и над камерой. Для крепления сверху необходима дополнительная усиливающая конструкция.

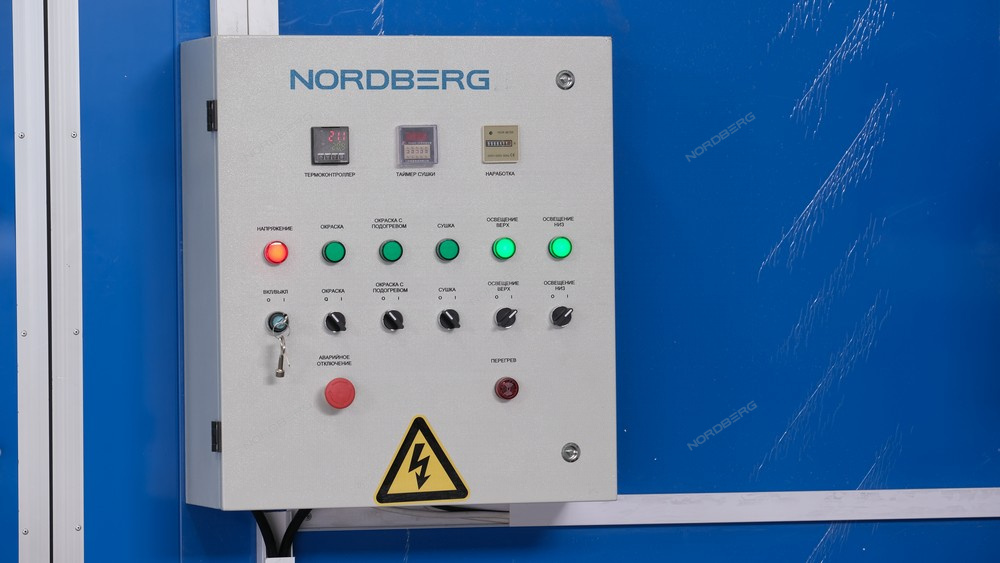

Пульт управления комплектуется японским температурным контроллером Shinko. В данных контроллерах можно запрограммировать сразу 2 режима работы. Настройки сохраняются в течение длительного времени, отсутствует необходимость программировать их еженедельно.

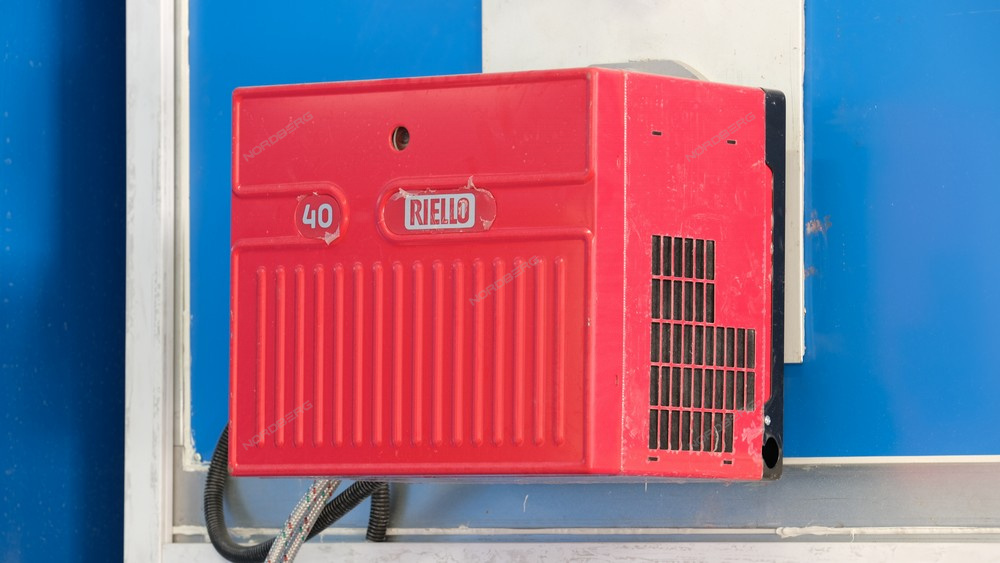

Нагрев воздуха в покрасочной камере осуществляется итальянской дизельной горелкой Riello.
В комплекте с камерой поставляется полный комплект фильтров, необходимых для полноценной работы ОСК.
Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:

S7-1 Герметик белый (Glass Glue (white)) - 5 шт.
S7-2 Герметик полиуретановый (Glass Glue (polyurethane glue)) - 5 шт.
Воздуховодные коробы (количество зависит от размеров помещения)*
Бак для дизельного топлива - 1 шт.
Провода для подключения пульта управления к электрическому щитку (длина зависит от размеров помещения)
Въездные трапы (при установке камеры на пол) - 1 комплект



Уровень шума
80 дБ

Мощность теплообменника (не горелки)
210 кВт
Освещенность (в люксах)
1100 Лк

Скорость воздухопотока в пустой камере
0,25 м/с
Макс. мощность потребления
16,5 кВт.

Дверь персонала со смотровым окном и замком-клапаном, устанавливается в любое место. Дверь усилена изнутри.
800х2000 мм.
3-х створчатые ворота
3000х2600 мм.

Теплообменник изготовлен из термостойкой, нержавеющей стали.
1220x600x1020 мм
Напольные решетки — полностью покрывают основание
5 рядов - 30 шт.

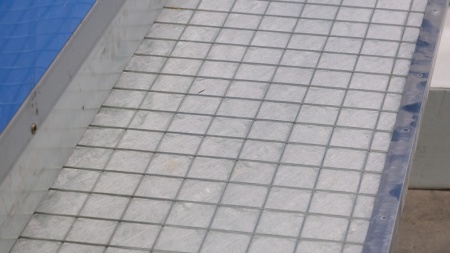

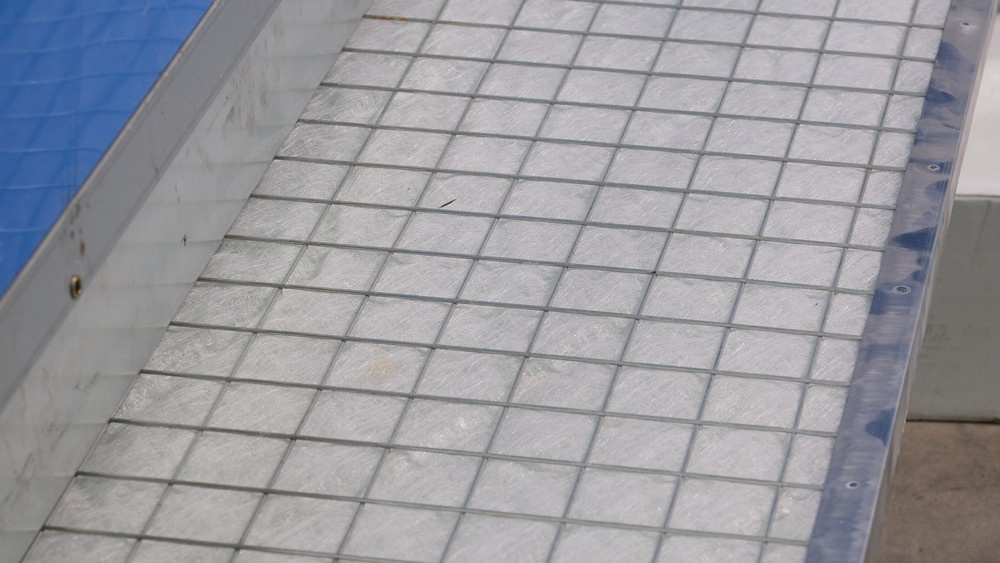

Рамки напольных фильтров с сеткой
5 рядов - 30 шт.

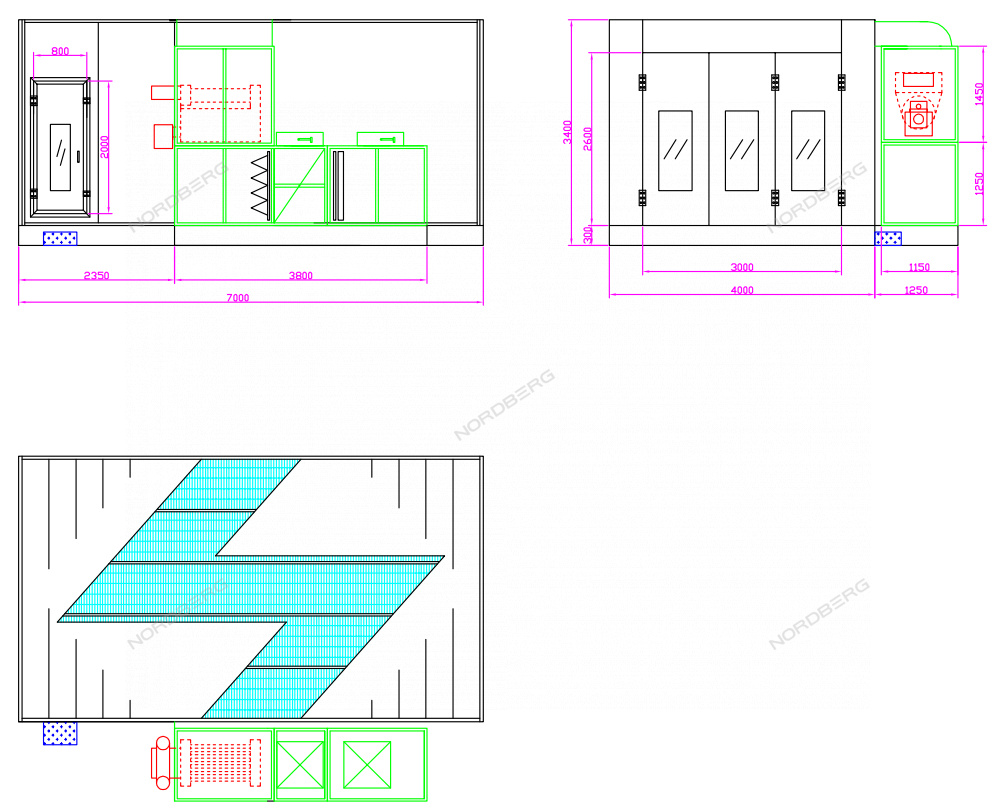

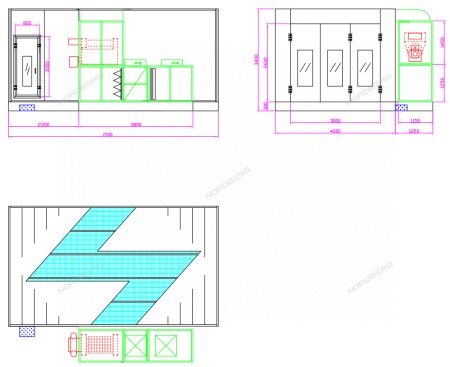

Наружные габариты
7000х5250х3400 мм

Основание - профилированный металл. номинальная нагрузка на пол 600 кг на отпечаток колеса. имеется возможность установки на уровень пола или в бетонный приямок
7000х4000х300 мм.
Внутренние габариты
6900х3900х2650 мм.

Электромотор притока - радиальный мотор, имеет выcокую производительноcть и долговечен.
7,5 кВт. 25000 м3/час.
Электромотор вытяжки - радиальный мотор, имеет выcокую производительноcть и долговечен.
7,5 кВт. 25000 м3/час.

Воздушная заcлонка — шибер
Для управления давлением
Заслонка рециркуляции, управляетcя пневмоприводом
Экономия топлива в режиме сушки

Вертикальные настенные светильники Philips, светодиодные, покрыты порошковой краской
8 шт. по 2 лампы 16 вт. Итого 16 ламп, 256 вт.
Наклонные потолочные светильники Philips, светодиодные, покрыты порошковой краской
8 шт. по 4 лампы 16 вт. Итого 32 лампs, 512 вт.

Стеновые сэндвич панели, наполнитель — пенополистерол (EPS)
Толщина наполнителя 50 мм. Толщина металла панелей 0,6 мм.
Теплогенераторный блок - в нем находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер.
Изготовлен из профилированного металла, стенки – сэндвич панель

Противопожарный датчик
Автоматическое отключение горелки в случае превышения температуры

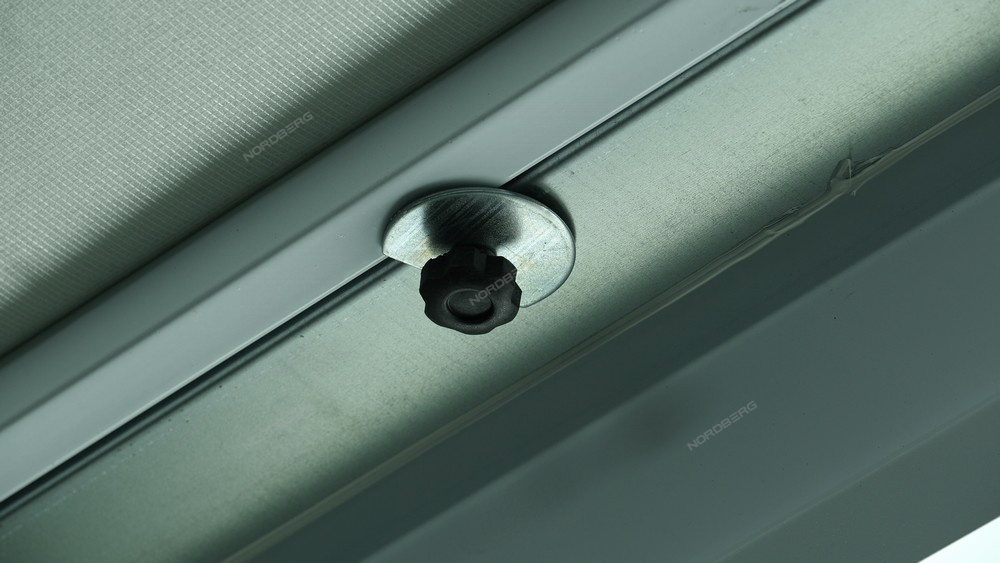

Фильтры
Подготовительный, потолочный, напольный (фиберглассовый), угольный

Горелка производство Италия. Расход дизельного топлива 8 - 18 кг/час. Тепловая мощность 95 - 213 кВт
"Riello F40 серия G20 (опционально можно установить горелку на природном газе или отработанном топливе)

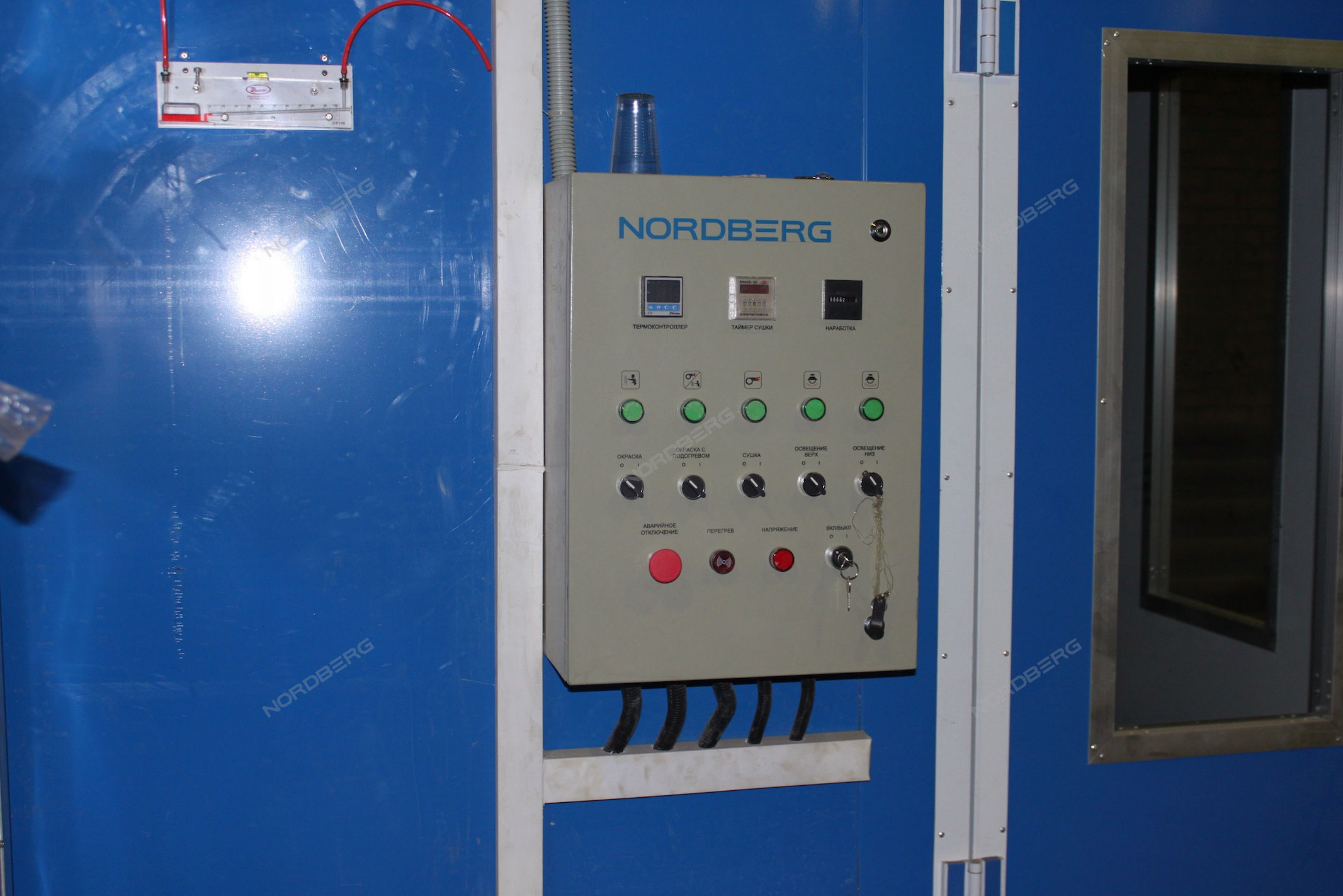

Пульт управления
Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный контроллер Японской компании (с функцией сохранения параметров).
