Артикул:
LUX
Описание

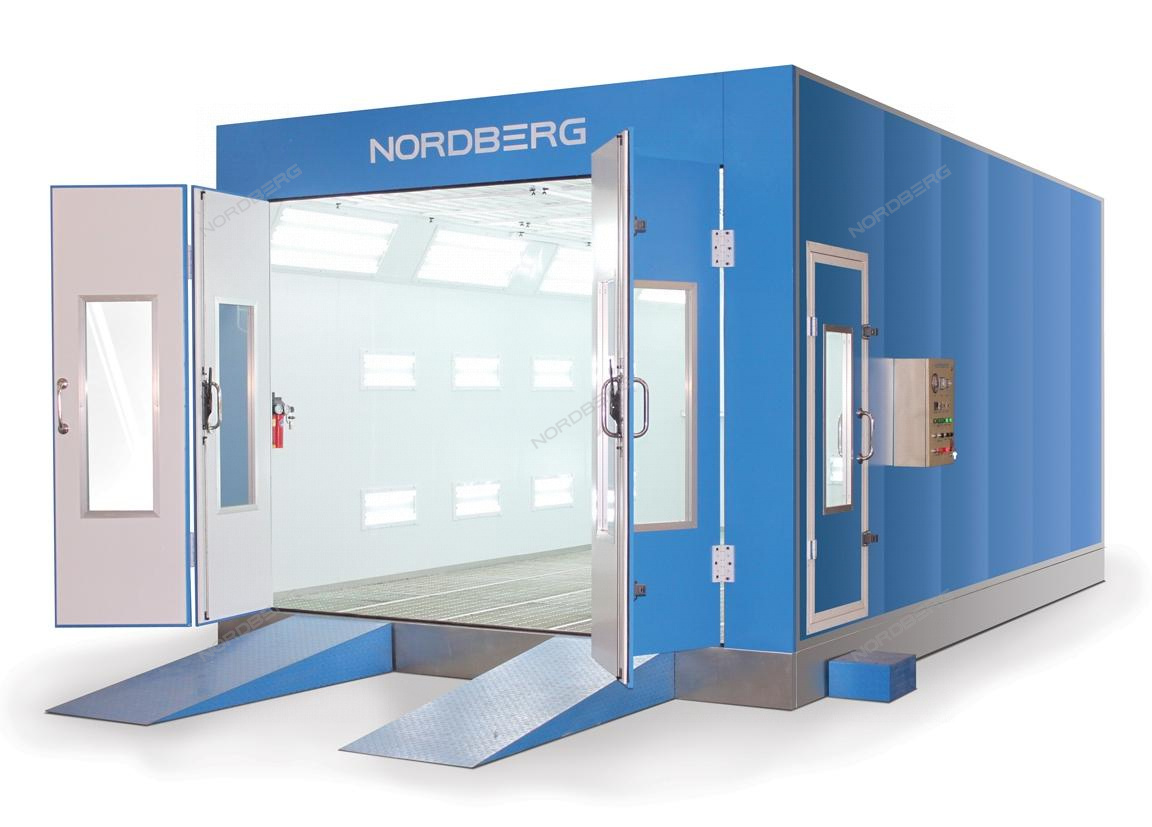

Окрасочно-сушильная камера (ОСК) NORDBERG LUX с горелкой предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока.
Камера NORDBERG LUX работает в следующих режимах:
1. ПОКРАСКА
В камере поддерживается постоянная температура +20≈25 ⁰С в зависимости от применяемой краски.
2. СУШКА
В камере поддерживается постоянная температура +60≈80 ⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля.
3. ПРОДУВКА
Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки.
ОСОБЕННОСТИ
Кабина состоит из сэндвич-панелей, изготовленных с дополнительным запасом прочности из толстого металла и наполненных минеральной ватой Rockwool. Толщина панелей составляет 50 мм. По торцам панели усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом.
Теплогенераторный блок, в котором находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер, изготовлен из профилированной оцинкованной стали. Панели блока: наружная часть – окрашенная сталь, внутренняя часть – оцинкованная сталь.
Металлическое основание состоит из 5 рядов усиленных крученых решеток, под которыми расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры.
ОСК имеет дополнительные опоры под 2 и 4 рядами решеток.

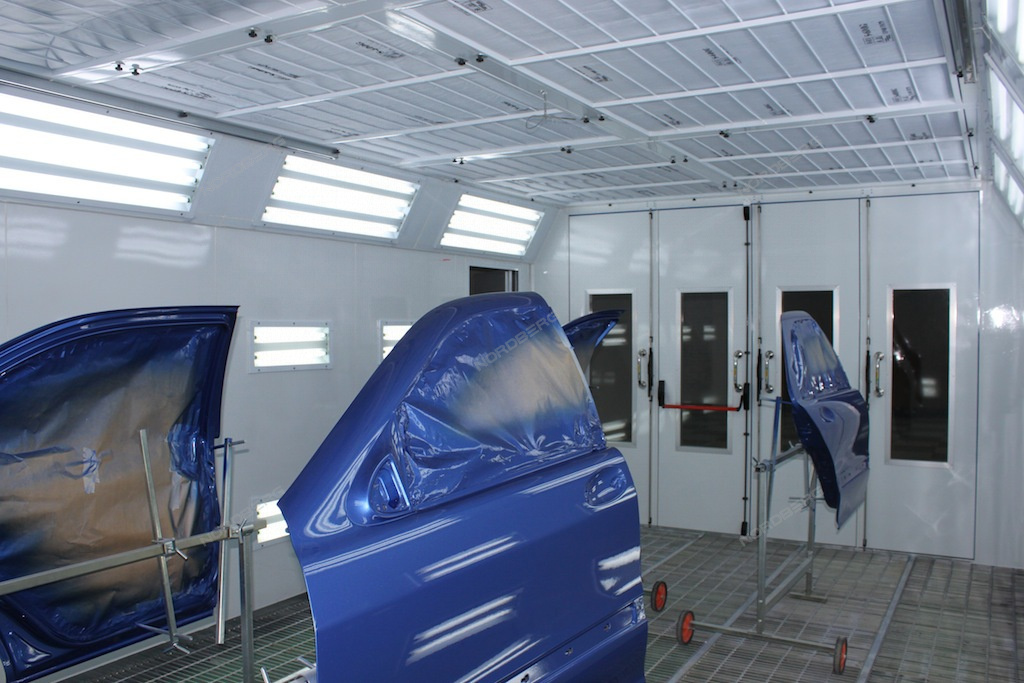

Боковые LED-светильники вмонтированы в панели и расположены горизонтально в 2 ряда.
Угловые LED-светильники расположены вдоль по всей длине камеры.
Наличие торцевых LED-светильников.
Светильники имеют пониженное энергопотребление, покрыты порошковой краской.
Дверь оператора окрасочно-сушильной камеры укреплена изнутри.
Цилиндр размером 32х200 мм входит в комплект.
ОСК можно установить на пол или в приямок.
Воздухозабор и удаления воздуха по технологии Siemens: осевой центробежный мотор передает вращение непосредственно на лопасти вентилятора, за счет этого малошумен, имеет высокую производительность и долговечность, т.к. нет лишних ременных передач. Для снижения пусковых токов применена ступенчатая схема старта электродвигателя.
Для переключения режимов нагрев/сушка используется заслонка (шибер) с пневматическим клапаном, который работает намного надежнее и быстрее, чем электрический привод. Для переключения режимов не требуется отключать моторы камеры.
Установка NORDBERG LUX снабжена ручной воздухозаслонкой для регулировки внутреннего давления (в блоке удаления воздуха).
Вентиляторы камеры могут быть установлены сбоку, сзади и над камерой. Для крепления сверху необходима дополнительная усиливающая конструкция.
Пульт управления комплектуется японским температурным контроллером Shinko (с функцией сохранения параметров). В данных контроллерах можно запрограммировать сразу 2 режима работы. Настройки сохраняются в течение длительного времени, отсутствует необходимость программировать их еженедельно.
Режимы работ на пульте управления: окраска, окраска с подогревом, сушка. Кнопки на пульте: выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления.
Нагрев воздуха в покрасочной камере осуществляется итальянской дизельной горелкой Riello.
В комплекте с камерой поставляется полный комплект фильтров, необходимых для полноценной работы ОСК.
Набор въездных трапов (при установке камеры на пол) входит в комплект поставки.
Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:
S7-1 Герметик белый (Glass Glue (white)) - 5 шт.
S7-2 Герметик полиуретановый (Glass Glue (polyurethane glue)) - 5 шт.
Воздуховодные коробы (количество зависит от размеров помещения)*
Бак для дизельного топлива - 1 шт.
Провода для подключения пульта управления к электрическому щитку (длина зависит от размеров помещения)
Потребляемая мощность, кВт 17
Уровень шума, дБ 80
Высота основания, мм 300
Мощность теплообменника (не горелки), кВт 300
Скорость воздухопотока в пустой камере, м/с 0,25
Трапы въездные есть
Воздушная заслонка-шибер есть
Противопожарный датчик есть

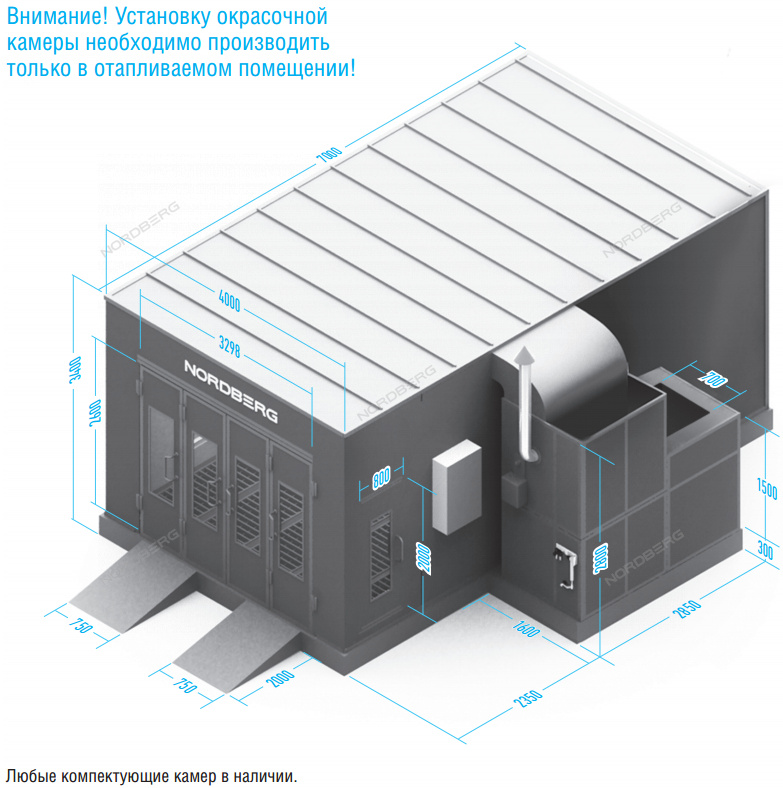

Наружные габариты, м 7х5,6х3,4
Расход дизельного топлива горелки, кг/ч 13,5-26,1
Тепловая мощность горелки, кВт 160-309,5
Датчик давления стрелочный
Освещенность, лк ≥950
Горелка RIELLO RG5S
Внутренние габариты, м 6,9x3,9x2,65
Основание напольные решетки 5 рядов - 30 шт.
Ворота, м 3,2х2,6, 4-створчатые
Стеновые сандвич-панели (материал, толщина) минеральная вата Rockwool, 50 мм
Рамки напольных фильтров воздухораспределительные пластины
Электромотор притока 7,5 кВт 20000 м³/час центробежный
Электромотор вытяжки 7,5 кВт 20000 м³/час центробежный
Настенные светильники 18 шт. по 2 лампы 8 Вт. Итого 36 ламп 288 Вт
Потолочные светильники 8 шт. по 4 лампы 16 Вт, итого 32 лампы 512 Вт
Система фильтрации подготовительный, потолочный, напольный, угольный
Теплогенераторный блок изготовлен из профилированного металла стенки - сандвич панель
Теплообменник изготовлен из термостойкой, нержавеющей стали 1645x700x1260 мм
Пульт управления
Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный контроллер японской компании с функцией сохранения параметров.
Камера NORDBERG LUX работает в следующих режимах:
1. ПОКРАСКА
В камере поддерживается постоянная температура +20≈25 ⁰С в зависимости от применяемой краски.
2. СУШКА
В камере поддерживается постоянная температура +60≈80 ⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля.
3. ПРОДУВКА
Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки.
ОСОБЕННОСТИ
Кабина состоит из сэндвич-панелей, изготовленных с дополнительным запасом прочности из толстого металла и наполненных минеральной ватой Rockwool. Толщина панелей составляет 50 мм. По торцам панели усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом.
Теплогенераторный блок, в котором находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер, изготовлен из профилированной оцинкованной стали. Панели блока: наружная часть – окрашенная сталь, внутренняя часть – оцинкованная сталь.
Металлическое основание состоит из 5 рядов усиленных крученых решеток, под которыми расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры.
ОСК имеет дополнительные опоры под 2 и 4 рядами решеток.
Боковые LED-светильники вмонтированы в панели и расположены горизонтально в 2 ряда.
Угловые LED-светильники расположены вдоль по всей длине камеры.
Наличие торцевых LED-светильников.
Светильники имеют пониженное энергопотребление, покрыты порошковой краской.
Дверь оператора окрасочно-сушильной камеры укреплена изнутри.
Цилиндр размером 32х200 мм входит в комплект.
ОСК можно установить на пол или в приямок.
Воздухозабор и удаления воздуха по технологии Siemens: осевой центробежный мотор передает вращение непосредственно на лопасти вентилятора, за счет этого малошумен, имеет высокую производительность и долговечность, т.к. нет лишних ременных передач. Для снижения пусковых токов применена ступенчатая схема старта электродвигателя.
Для переключения режимов нагрев/сушка используется заслонка (шибер) с пневматическим клапаном, который работает намного надежнее и быстрее, чем электрический привод. Для переключения режимов не требуется отключать моторы камеры.
Установка NORDBERG LUX снабжена ручной воздухозаслонкой для регулировки внутреннего давления (в блоке удаления воздуха).
Вентиляторы камеры могут быть установлены сбоку, сзади и над камерой. Для крепления сверху необходима дополнительная усиливающая конструкция.
Пульт управления комплектуется японским температурным контроллером Shinko (с функцией сохранения параметров). В данных контроллерах можно запрограммировать сразу 2 режима работы. Настройки сохраняются в течение длительного времени, отсутствует необходимость программировать их еженедельно.
Режимы работ на пульте управления: окраска, окраска с подогревом, сушка. Кнопки на пульте: выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления.
Нагрев воздуха в покрасочной камере осуществляется итальянской дизельной горелкой Riello.
В комплекте с камерой поставляется полный комплект фильтров, необходимых для полноценной работы ОСК.
Набор въездных трапов (при установке камеры на пол) входит в комплект поставки.
Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:
S7-1 Герметик белый (Glass Glue (white)) - 5 шт.
S7-2 Герметик полиуретановый (Glass Glue (polyurethane glue)) - 5 шт.
Воздуховодные коробы (количество зависит от размеров помещения)*
Бак для дизельного топлива - 1 шт.
Провода для подключения пульта управления к электрическому щитку (длина зависит от размеров помещения)
Потребляемая мощность, кВт 17
Уровень шума, дБ 80
Высота основания, мм 300
Мощность теплообменника (не горелки), кВт 300
Скорость воздухопотока в пустой камере, м/с 0,25
Трапы въездные есть
Воздушная заслонка-шибер есть
Противопожарный датчик есть
Наружные габариты, м 7х5,6х3,4
Расход дизельного топлива горелки, кг/ч 13,5-26,1
Тепловая мощность горелки, кВт 160-309,5
Датчик давления стрелочный
Освещенность, лк ≥950
Горелка RIELLO RG5S
Внутренние габариты, м 6,9x3,9x2,65
Основание напольные решетки 5 рядов - 30 шт.
Ворота, м 3,2х2,6, 4-створчатые
Стеновые сандвич-панели (материал, толщина) минеральная вата Rockwool, 50 мм
Рамки напольных фильтров воздухораспределительные пластины
Электромотор притока 7,5 кВт 20000 м³/час центробежный
Электромотор вытяжки 7,5 кВт 20000 м³/час центробежный
Настенные светильники 18 шт. по 2 лампы 8 Вт. Итого 36 ламп 288 Вт
Потолочные светильники 8 шт. по 4 лампы 16 Вт, итого 32 лампы 512 Вт
Система фильтрации подготовительный, потолочный, напольный, угольный
Теплогенераторный блок изготовлен из профилированного металла стенки - сандвич панель
Теплообменник изготовлен из термостойкой, нержавеющей стали 1645x700x1260 мм
Пульт управления
Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный контроллер японской компании с функцией сохранения параметров.
